Sistem Pemasangan BIPV Modular - Bracket Baja 115mm dengan Kerangka Prafabrikasi untuk Gudang Surya Atap

 Sistem Pemasangan BIPV Modular – Braket Baja 115mm untuk Struktur Surya Atap

Pendahuluan
Sistem Pemasangan BIPV Modular kami adalah struktur penyangga baja berkekuatan tinggi yang dapat dipasang dengan cepat, dirancang khusus untuk instalasi fotovoltaik atap. Dengan menggunakan filosofi desain prefabrikasi, seperti balok bangunan, sistem ini mencapai perakitan lengkap melalui sambungan baut, menghilangkan kebutuhan pengelasan di lokasi. Hal ini secara signifikan meningkatkan efisiensi pemasangan, keselamatan struktural, dan konsistensi. Sistem ini sangat cocok untuk berbagai aplikasi termasuk gudang atap komersial & industri, carport surya, ruang berjemur, dan banyak lagi.

Fitur & Manfaat Utama

• Desain Sepenuhnya Modular: Terdiri dari kolom, balok, purlin, dan komponen penguat standar, memungkinkan konfigurasi yang fleksibel dan perakitan di lokasi yang cepat.

• Baja Bentuk Dingin Berkekuatan Tinggi: Menggunakan baja saluran-U dan bagian-C 115mm, menawarkan kapasitas penahan beban yang sangat baik sekaligus meminimalkan berat material.

• Perlindungan Korosi Unggul: Dilengkapi lapisan Zinc-Aluminum-Magnesium (ZAM), memberikan ketahanan korosi hingga 30 tahun—6 hingga 15 kali lebih baik daripada baja galvanis standar.

• Manajemen Air Terpadu: Termasuk talang air, strip pemandu air, dan sistem drainase bawaan, memastikan struktur tahan cuaca tanpa pekerjaan penyegelan tambahan.

• Perakitan Tanpa Pengelasan: Semua sambungan dibuat dengan baut berkekuatan tinggi (seri M10, M12), memungkinkan pemasangan berbasis alat, mengurangi persyaratan keterampilan tenaga kerja, dan meningkatkan keselamatan konstruksi.

• Dioptimalkan untuk Beban Angin & Salju: Direkayasa dengan sistem penguat (penopang silang, penopang lutut, balok pengikat) untuk menahan beban lingkungan yang berat.

• Fleksibilitas Prefabrikasi: Menawarkan kolom yang sepenuhnya prefabrikasi (dipotong dan dibor khusus) dan opsi semi-prefabrikasi untuk penyesuaian di lokasi, mengakomodasi berbagai kondisi atap dan persyaratan ketinggian.

Teknologi & Prinsip Desain
Sistem ini menggunakan struktur rangka ruang yang terhubung dengan baut, di mana balok utama, kolom, dan purlin membentuk grid yang kaku namun dapat disesuaikan. Sambungan utama—seperti kolom-ke-alas, balok-ke-kolom, dan purlin-ke-balok—menggunakan lubang yang sudah dilubangi dan konektor khusus (cleat, braket, pelat sambungan) untuk memastikan keselarasan yang tepat dan integritas struktural. Desain ini memungkinkan penyesuaian di lokasi: cleat purlin memiliki lubang berlubang untuk kontrol kemiringan drainase, dan anggota penguat dapat dipotong di lapangan dari bagian standar 6 meter (U4121/U4141) agar sesuai dengan dimensi yang tepat, meminimalkan limbah.

Ikhtisar Proses Pemasangan

1. Tata Letak & Pemasangan Dasar: Atur grid kolom, pasang baut jangkar (jangkar kimia M12), dan amankan alas kolom yang dapat disesuaikan.

2. Perakitan Rangka: Dirikan kolom dan balok utama menggunakan baut M10x25/M10x140. Pasang penguat melintang dan balok pengikat untuk menstabilkan rangka.

3. Purlin & Struktur Sekunder: Pasang cleat purlin ke balok, lalu pasang purlin. Tambahkan penguat memanjang (penopang lutut, penyangga) sesuai desain.

4. Tahan Air & Aksesori: Pasang talang air (tengah/tepi), pipa saluran air, strip pemandu air, dan jalur perawatan.

5. Pemasangan Modul PV: Amankan pelat penjepit aluminium atau ZAM dan klem modul PV ke purlin menggunakan baut M10x25.

6. Pengencangan Akhir: Setelah semua komponen dan modul PV diposisikan, torsi akhir semua baut ke nilai yang ditentukan untuk mencapai kekakuan struktural penuh.

Skenario Aplikasi

• Gudang Atap Komersial & Industri: Menciptakan ruang yang ditinggikan dan teduh di atas atap yang ada, memberikan perlindungan atap, insulasi termal, dan area yang dapat digunakan tambahan.

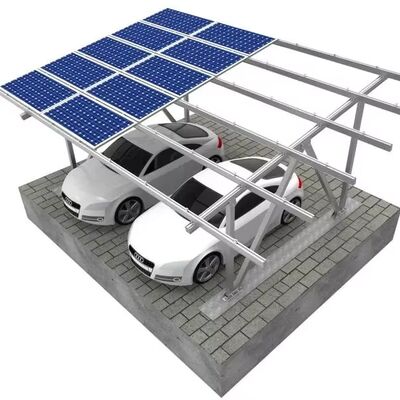

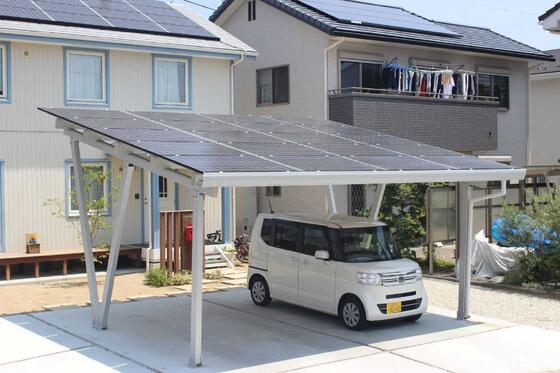

• Carport Surya: Rentang modular mengakomodasi 1-3 teluk parkir (jalan masuk 6-9m), ideal untuk tempat parkir, stasiun pengisian daya EV, dan fasilitas komersial.

• Ruang Berjemur Perumahan (Ruang Berjemur BIPV): Dapat dikonfigurasi sebagai struktur lereng tunggal atau ganda untuk teras, teras, atau penutup balkon.

• Tempat Perlindungan Pertanian & Logistik: Cakupan hemat biaya, cepat dipasang untuk penyimpanan, area pengepakan, atau tempat perlindungan ternak.

Mengapa Memilih Sistem Kami?

• Penyelesaian Proyek Lebih Cepat: Komponen yang sudah dibor dan perakitan baut mengurangi waktu pemasangan hingga 60% dibandingkan dengan struktur las tradisional.

• Penggunaan Material yang Hemat Biaya: Bagian baja bentuk dingin yang dioptimalkan dan rencana pemotongan yang efisien menurunkan biaya material sekitar 15-20%.

• Fleksibilitas Desain & Kompatibilitas: Dapat disesuaikan dengan berbagai bentuk atap, kemiringan, dan jenis modul. Kompatibel dengan sebagian besar panel PV bifacial dan monofacial.

• Perawatan Rendah & Umur Panjang: Lapisan ZAM dan sambungan mekanis yang kuat memastikan kinerja yang andal selama beberapa dekade dengan perawatan minimal.

• Pemasangan yang Aman & Terukur: Tidak diperlukan izin kerja panas. Sistem ini mudah diperluas atau dikonfigurasi ulang untuk modifikasi proyek di masa mendatang.

Pertanyaan yang Sering Diajukan (FAQ)

• T: Berapa waktu pemasangan tipikal untuk gudang atap 100kW?
  J: Dengan kru 4-5 orang, perakitan struktural dapat diselesaikan dalam 3-5 hari, tergantung pada kompleksitas atap.

• T: Bisakah sistem dipasang di atap yang tidak rata?
  J: Ya. Alas kolom yang dapat disesuaikan dan opsi untuk pemotongan kolom di lokasi (semi-prefab) memungkinkan kompensasi ketinggian hingga 200mm.

• T: Berapa peringkat kecepatan angin yang dimilikinya?
  J: Sistem ini direkayasa untuk menahan beban angin hingga 150 km/jam (kira-kira 42 m/s) jika dijangkar dengan benar, sesuai dengan kode bangunan internasional.

• T: Apakah peralatan khusus diperlukan untuk pemasangan?
  J: Alat listrik standar (bor, kunci pas dampak, set soket) sudah cukup. Senjata pelubang dan pemotong lubang direkomendasikan untuk efisiensi.

• T: Bagaimana kebocoran air dicegah pada sambungan?
  J: Sistem ini menggunakan desain talang yang tumpang tindih, tutup ujung yang disegel, dan strip pemandu air yang menyalurkan kelembapan ke sistem drainase utama. Sealant diterapkan pada sambungan eksternal yang kritis.

Catatan Penting

• Selalu ikuti manual pemasangan resmi dan gambar struktural yang disetujui untuk proyek spesifik Anda.

• Pastikan semua titik jangkar dipasang ke substrat struktural yang kokoh (beton atau baja struktural). Verifikasi kapasitas beban atap host.

• Jangan memotong atau memodifikasi purlin atau balok utama yang kontinu tanpa persetujuan teknik.

• Pengencangan torsi akhir semua baut harus dilakukan setelah modul PV ditempatkan untuk memungkinkan penyesuaian penyelarasan kecil.

• Inspeksi rutin baut dan perlindungan korosi direkomendasikan setiap 2-3 tahun di lingkungan yang keras.
