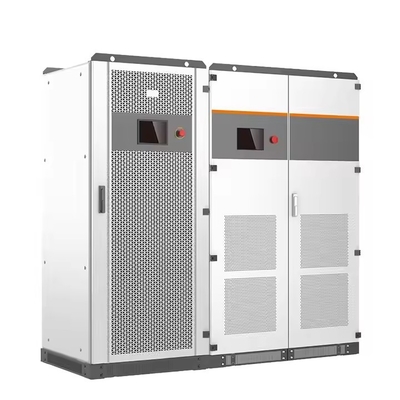

250kW 240V High-Leg Delta Industrial Hybrid Inverter

Solusi Konversi Daya Skala Megawatt

1. Pengantar Produk

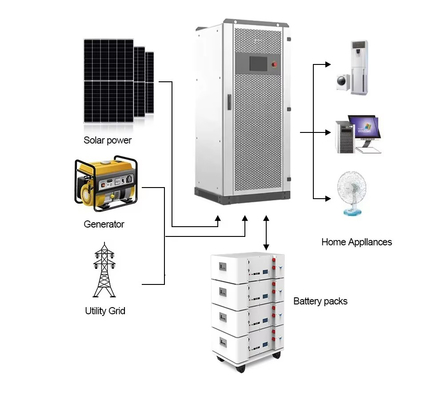

Inverter hibrida kelas industri 250kW ini mewakili puncak teknologi konversi daya tiga fase, yang dirancang khusus untuk aplikasi industri berat dan microgrids skala utilitas.

* Pengetahuan Teknis: Menggunakan teknologi pergeseran fase yang dipatenkan untuk menghasilkan 240V tiga fase sejati (line-to-line) sambil secara bersamaan memberikan output 120V (line-to-neutral),menghilangkan kebutuhan untuk trafo eksternal.*

Fitur Utama:

• 250kW output daya terus menerus (275kVA puncak)
  * Catatan Teknik: Tercapai melalui topologi ANPC tiga tingkat dengan efisiensi konversi puncak 98,7% pada beban nominal.*

• Enam saluran MPPT independen untuk panen surya maksimum
  Keuntungan Teknis: Mengurangi kerugian ketidakcocokan hingga 40% dalam konfigurasi array yang kompleks dibandingkan dengan desain konvensional.

• Kisaran tegangan baterai 420-850V untuk sistem penyimpanan modern
  * Manfaat Sistem: Integrasi langsung dengan baterai lithium tegangan tinggi mengurangi kompleksitas sistem dan meningkatkan efisiensi perjalanan pulang 2-3%.*

2Spesifikasi Teknis

3. Teknologi Inti

3.1 Konversi Daya Lanjutan

• Menggunakan topologi ANPC 3 tingkat
  * Manfaat Teknis: Mengurangi kerugian switching sebesar 30% dibandingkan dengan desain dua tingkat konvensional, sambil mempertahankan < 1% THDu dalam mode pulau.*

• Modul IGBT yang dikendalikan DSP
  *Teknik wawasan: 16kHz PWM mengaktifkan frekuensi dengan adaptif kontrol waktu mati meminimalkan distorsi harmonik.*

3.2 Pemuaian Matahari yang Cerdas

• Enam saluran MPPT independen
  * Keuntungan Sistem: Setiap saluran beroperasi dengan efisiensi pelacakan 99,9% dan tingkat refresh <0,5s menggunakan algoritma perturb-and-observe yang dioptimalkan.*

• Kisaran operasi 250-850V
  Catatan Teknis: Menggabungkan pemindaian kurva IV pada saat startup untuk mengidentifikasi titik daya maksimum global dalam kondisi teduh.

4. Aplikasi Target

4.1 Industri Berat

• Tungku busur pabrik baja
  * Studi kasus: Kemampuan yang ditunjukkan untuk menangani 200% overload jangka pendek selama serangan elektroda dengan penurunan tegangan < 3%.*

• Operasi peleburan aluminium
  Manfaat teknis: Mempertahankan ketidakseimbangan fase <1% yang penting untuk operasi potline.

5. Persyaratan Instalasi

5.1 Spesifikasi Listrik

• Pemutus sirkuit minimum 800A
  Persyaratan teknik: Konduktor yang sesuai dengan NEC 310.16 dengan nilai isolasi 90 °C.

• Sistem grounding yang tepat
  Catatan Keamanan: Membutuhkan < 0,1Ω resistance ground ground dengan konduktor grounding tembaga 25mm2.

6. Kepatuhan & Sertifikasi

• UL 1741 SB
  * Rincian sertifikasi: Termasuk pengujian komprehensif hambatan isolasi (3kV AC/5kV DC) dan sistem deteksi kesalahan busur.*

• IEEE 1547-2018
  * Ketertiban Grid: Fitur <2s perlindungan anti-islanding dengan kemampuan ride-through frekuensi.*
